การแนะนำสินค้า

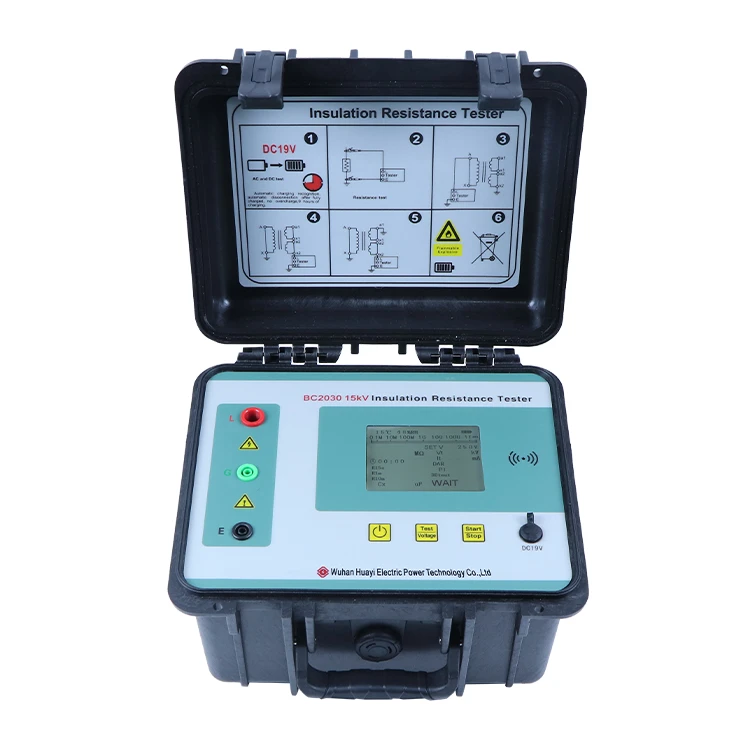

เครื่องทดสอบความต้านทานฉนวนได้รับการออกแบบและพัฒนาเพื่อประเมินคุณภาพฉนวนของหม้อแปลงไฟฟ้าแรงสูงขนาดใหญ่ มอเตอร์ เครื่องกำเนิดไฟฟ้า สายไฟทางไกล บัสบาร์แบบท่อ และฉนวนไฟฟ้าอื่นๆ ภายใต้การรบกวนที่รุนแรงในสนามของสถานีย่อยไฟฟ้าแรงสูงและโรงไฟฟ้า . เหมาะอย่างยิ่งสำหรับสนามทดสอบที่มีการรบกวนที่แข็งแกร่งแบบ capacitive ขนาดใหญ่ที่สูงกว่า 110kv
พารามิเตอร์ผลิตภัณฑ์
● ข้อกำหนดด้านความปลอดภัย
IEC 61010-1 CAT.IV 600V ระดับมลภาวะ 2
ข้อมูลจำเพาะ IEC 61326 EMC: อุปกรณ์ไฟฟ้าสำหรับการทดสอบ ควบคุม และการตรวจสอบ
IEC60529 IP64 (กล่องปิด)
ประสิทธิภาพด้านความปลอดภัยของเครื่องมือเป็นไปตามมาตรฐานสากล เช่น 61010-1:2001
เครื่องมือนี้เป็นไปตามมาตรฐาน Q/WKD10
ความต้านทานของฉนวน: 50M (ระหว่างสายวัดและตัวเครื่อง)
● ทนต่อแรงดันไฟฟ้า: AC 10kV 50Hz 1 นาที (ระหว่างสายวัดและตัวเครื่อง)
● อุณหภูมิและความชื้นในการทำงาน: -10 องศา ~ +50 องศา 85%RH
● อุณหภูมิและความชื้นในการจัดเก็บ: -15 องศา ~ +55 องศา 90%RH
● แหล่งจ่ายไฟสำหรับชาร์จ: 230V, 50/60 HZ
● แหล่งจ่ายไฟแบตเตอรี่: แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ 16V 2600mAH หรือการวัดขณะชาร์จ ไม่ส่งผลต่อความแม่นยำในการทดสอบ
● ขนาด: 27 ×22 ×15ซม
● น้ำหนัก: 3กก
● ทดสอบความถูกต้องของแรงดันไฟฟ้า: 100% ถึง 110% ของค่าที่ระบุ
● ความแม่นยำในการวัดแรงดันไฟฟ้า: 5%+10V
● กระแสไฟฟ้าลัดวงจร: 7-10ma
● โหมดการแสดงผล: จอแสดงผลคู่แบบตัวชี้แบบดิจิตอลและอนาล็อก
|
พิกัด (กิโลโวลต์) |
{{0}}.25KV, 0.5KV, 1KV, 2.5KV, 5KV, 10KV |
|
ทดสอบแรงดันไฟฟ้า(kV) |
แรงดันไฟฟ้า × (1 ± 10%) ความต้านทานโหลดไม่น้อยกว่า 1% ของช่วง |
|
ข้อผิดพลาดสูงสุดคือ 10% ช่วง RDG |
(0.001-50) GW/5kV/10kV (0.001-50) GW/2.5 กิโลโวลต์ (0.001-50) GW/1kV ({{0}}.{{}}) GW/0.5 กิโลโวลต์ ({{0}}.{{}}) GW/0.25 กิโลโวลต์ |
|
ข้อผิดพลาดสูงสุดคือช่วง 20% RDG |
(50-2000)กิกะวัตต์/5กิโลโวลต์/10กิโลโวลต์ (50-200)กิกะวัตต์/2.5kV (50-100) GW/1kV ({{0}}}) GW/0.5 กิโลโวลต์ ({{0}}}) GW/0.25 กิโลโวลต์ |
|
ไม่มีข้อกำหนด |
>10T |
|
กระแสไฟลัดวงจรเอาท์พุต |
มากกว่าหรือเท่ากับ 5mA |
|
ซีเอ็กซ์ |
0.01-9.99uF 20%±5rgd |
|
อัตราการดูดซึม, ดัชนีโพลาไรเซชัน ช่วงการวัด |
ช่วงการทดสอบ: 0.01 -9999.99 ข้อผิดพลาด: ±(1%RDG+1d) |
|
ข้อผิดพลาดในการแสดงแรงดันเอาต์พุต |
±(3%RDG + 1ง) |
|
การตรวจสอบสด |
สัญญาณเตือน AC 0-3KV(ใหม่) |
คุณสมบัติของผลิตภัณฑ์และการใช้งาน
● ออกแบบตามมาตรฐานความปลอดภัยอย่างเคร่งครัด แรงดันไฟขาออก: 250v, 500v 1000v, 2500v, 5000v, 10000v
● ฟังก์ชั่นการสอบเทียบอัตโนมัติของเครื่องมือ ความแม่นยำในการสอบเทียบอัตโนมัติก่อนการทดสอบ
● ฟังก์ชั่นตรวจสอบตัวเองของอุปกรณ์สามารถตรวจจับได้โดยอัตโนมัติว่าวงจรการวัดเป็นปกติหรือไม่
● เครื่องมือนี้มีฟังก์ชันการวัดแรงดันไฟฟ้าทดสอบจริง ฟังก์ชันการวัดกระแสรั่วไหล และฟังก์ชันการคายประจุอัตโนมัติ โดยผ่านฟังก์ชันการวัดแรงดันไฟฟ้าทดสอบจริงสามารถดูได้โดยสัญชาตญาณว่าแรงดันตกของเครื่องทดสอบพร้อมโหลดเป็นไปตามข้อกำหนดระดับชาติหรือไม่
● สามารถวัดและจดจำ R15S, R60S และ R10 นาทีได้โดยอัตโนมัติ และแสดงค่าทดสอบและเวลาทดสอบของดัชนีโพลาไรเซชัน (PI) และอัตราส่วนการดูดกลืนแสงเหนี่ยวนำ (DAR) โดยอัตโนมัติ
● ประสิทธิภาพการป้องกันการแทรกแซงที่เหนือกว่า เมื่อกระแสรบกวนถึง 2mA เครื่องมือยังคงรับประกันความแม่นยำในการทดสอบและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง โดยเฉพาะอย่างยิ่งเมื่อใช้กับหม้อแปลงความจุขนาดใหญ่ 110KV ขึ้นไปและระบบส่งกำลังสายไฟระยะไกล
● การคายประจุอัตโนมัติ: สำหรับผลิตภัณฑ์ทดสอบที่มีความจุขนาดใหญ่ หลังจากการคายประจุอัตโนมัติ จำเป็นต้องมีการคายประจุด้วยตนเอง
● ตัวชี้แบบอะนาล็อกและจอแสดงผลดิจิตอลอยู่ร่วมกัน ดิจิตอลสะท้อนถึงความแม่นยำของความต้านทานฉนวนของการทดสอบ และตัวชี้แบบอะนาล็อกสามารถสะท้อนถึงการเปลี่ยนแปลงแบบไดนามิกของความต้านทานของฉนวนในระหว่างการทดสอบ
● ฟังก์ชั่นปลุกระหว่างการเพิ่มแรงดันไฟฟ้า เอาต์พุตไฟฟ้าแรงสูงของการเตือนเสียงกริ่ง ห่างจากสถานที่ทดสอบ เสียงเตือนจะหยุดโดยอัตโนมัติหลังการทดสอบ
● จอแสดงผลดิจิตอลพลังงานแบตเตอรี่และฟังก์ชั่นป้องกันสัญญาณเตือนแรงดันไฟฟ้า (การจัดการการชาร์จแบตเตอรี่อัจฉริยะ)
● ฟังก์ชั่นปิดเครื่องอัตโนมัติ: เครื่องมือนี้มีฟังก์ชั่นปิดเครื่องอัตโนมัติ หลังจากการวัดเป็นเวลา 10 นาที ปิดเครื่องอัตโนมัติ
● การป้องกันไฟฟ้าลัดวงจร การทดสอบหยุดกระแสไฟลัดวงจรสถานะกระแสไฟรั่วขนาดใหญ่
รายละเอียดการผลิต
คำถามที่พบบ่อย
1. จัดส่ง:จัดส่งที่รวดเร็วและโหมดการขนส่งที่ยืดหยุ่น
2. การชำระเงิน:เลือกเงื่อนไขการชำระเงินและวิธีการชำระเงินที่คุณสะดวก
3. บริการการขาย:24-ติดต่อออนไลน์เป็นเวลา 1 ชั่วโมง เลือกรุ่นอุปกรณ์ที่เหมาะสมตามคำขอของคุณ ให้ข้อเสนอที่ดีที่สุด สนับสนุนการปรับแต่ง
4. ระยะเวลาการรับประกัน:รับประกันคุณภาพเครื่องจักรทั้งหมดเป็นเวลาหนึ่งปีและตลอดอายุการใช้งานสำหรับคุณ การตอบสนองออนไลน์ต่อปัญหาทางเทคนิคของลูกค้า
เยี่ยมชมลูกค้า
บริการของเรา
01
บริการก่อนการขาย
ให้คำปรึกษาเกี่ยวกับผลิตภัณฑ์ การส่งเสริมการขายผลิตภัณฑ์ กิจกรรมทางการตลาด และการสนับสนุนด้านเทคนิคตามความต้องการของลูกค้า
02
บริการจัดส่ง
บรรจุด้วยกล่องไม้ มีวิธีการจัดส่งที่แตกต่างกัน ยอมรับวิธีการชำระเงินที่แตกต่างกัน ประหยัดค่าขนส่งและตรวจสอบให้แน่ใจว่าสินค้ามาถึงอย่างดี
03
บริการหลังการขาย
การรับประกันหนึ่งปี การติดตั้งและการว่าจ้างผลิตภัณฑ์เฉพาะ ตอบคำถามของผู้บริโภค ตอบคำถามของผู้บริโภค และจัดการกับความคิดเห็นของผู้บริโภค
คนยังถาม
อะไรคือความแตกต่างระหว่างการทดสอบความต้านทานกราวด์และการทดสอบความต้านทานของฉนวน?
1. การใช้งานที่แตกต่างกัน: เครื่องทดสอบความต้านทานฉนวนใช้เพื่อทดสอบขนาดของความต้านทานของฉนวนระหว่างตัวนำสองตัว และใช้เครื่องทดสอบกราวด์และความต้านทานเพื่อวัดความต้านทานการสัมผัสระหว่างอิเล็กโทรดที่มีสายดิน (แผ่น) ที่ฝังอยู่ในพื้นดินและดิน .
2 ค่าความต้านทานจะแตกต่างกัน: เครื่องทดสอบความต้านทานฉนวนมักจะวัดด้วยค่าความต้านทานขนาดใหญ่ เช่นมากกว่า 1 เมกะโอห์ม การต่อสายดิน เครื่องทดสอบความต้านทานจะวัดโดยค่าความต้านทานมักจะมีขนาดเล็ก เช่น ต่ำกว่า 20 โอห์ม
3. วิธีทดสอบที่แตกต่างกัน: วิธีทดสอบของเครื่องทดสอบกราวด์และความต้านทานคืออุปกรณ์ไฟฟ้าต้องอาศัยกราวด์เพื่อเชื่อมต่อกับศักย์ไฟฟ้าเดียวกันคือความแน่นของการสัมผัสระหว่างสายไฟหรือสายตะกั่วป้องกันฟ้าผ่ากับดิน และไม่มีเครื่องทดสอบความต้านทานฉนวน
